DeTech FTP внутренний кабель кат.5е 4 пары 0.5мм CCA серая ПВХ-оболочка, 305м/бухта

Характеристики FTP CAT5E 0.50MM CCA Premium:

Общие сведения:

FTP (Foiled twisted pair) фольгированная витая пара - присутствует один общий внешний экран в виде фольги, представляет собой несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Область применения:

4-парный UTP кабель категории 5е используется при построении локальных сетей передачи данных: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с. и для прокладки телефонных линий.

Конструкция:

Проводники в парах изготовлены из покрытой медью алюминиевой проволоки толщиной 0,50 мм. Толщина изоляции проводника — около 0,2 мм, материал полиэтилен (PE). Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,6 мм и изготавливается из поливинилхлорида (ПВХ). Цвет оболочки кабелей — белый. Под оболочкой имеется общий экран из алюмополимерной ленты. Форма внешней оболочки кабеля витая пара - круглая.

Общепринятая цветовая идентификация проводников:

пара 1: бело-синяя / синяя

пара 2: бело-оранжевая / оранжевая

пара 3: бело-зеленая / зеленая

пара 4: бело-коричневая / коричневая

Условия эксплуатации:

Кабель предназначен для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры.

Монтаж:

При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам. Дренажный провод должен быть соединён с экраном разъёма.

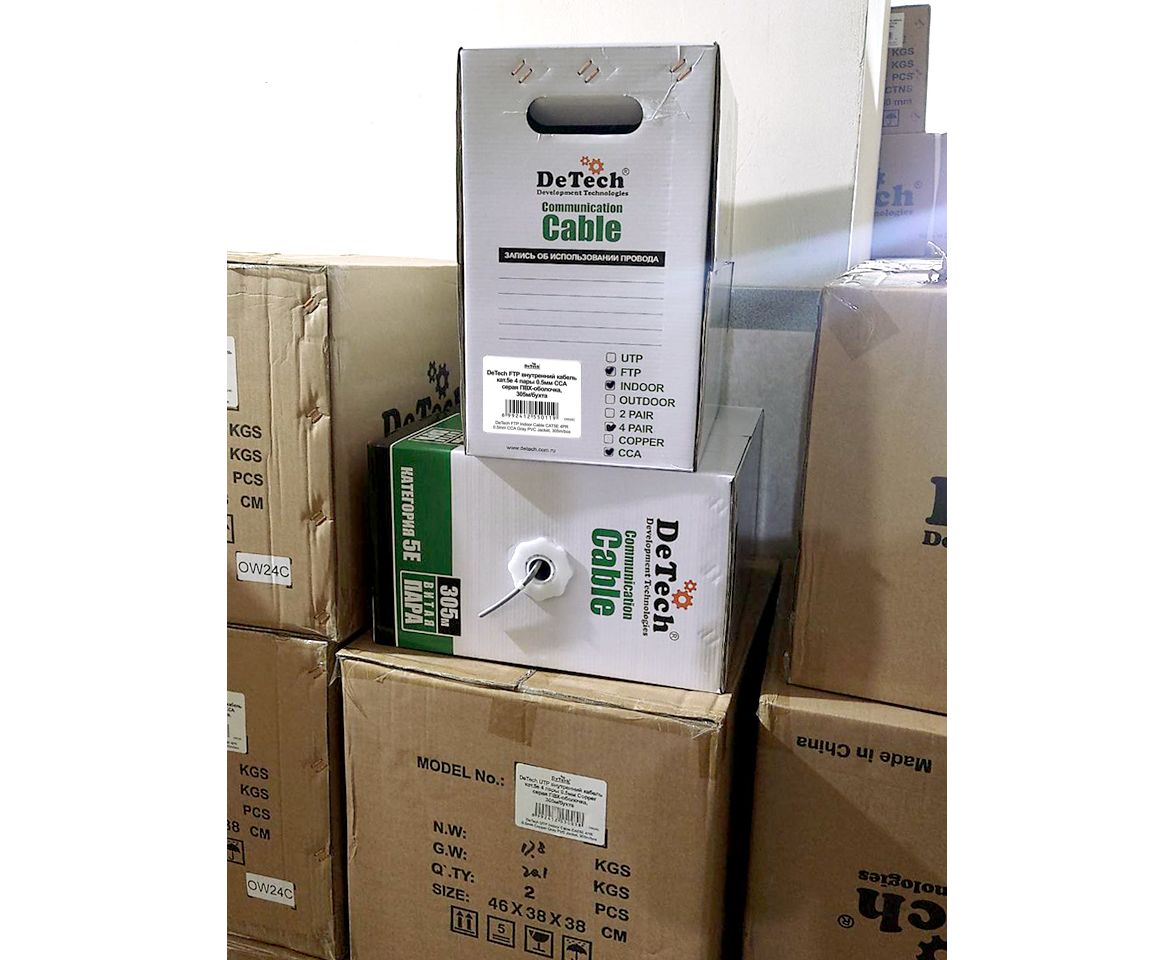

Упаковка:

Кабель упакован в картонные коробки по принципу Reelex (Pull Box), позволяющему свободно вытягивать конец кабеля. Длина кабеля в коробке 1000 футов (305 м).
